Projektbeskrivning
Designade modellanpassade aluminiumbågar med färdigdragen elkabel till hytt.
Finns med anodiserad ytbehandling eller pulverlackade.
Levereras med utrustning enligt produktlista nedan, komplettera med ytterligare klämfästen för montering av extra utrustning.
| BENÄMNING | VIKT | MODELL | |||||
TAKBÅGE PAKET 1 |
Båge för montage på tak. Klämfästen: 5 st Sats takrampsprofil Framdragen kablage för arbetsbelysning |
19kg | EC/EW140-700 c, d, e ECR-145e ECR-235e EWR-150 EWR-170 |
||||
 |
|||||||

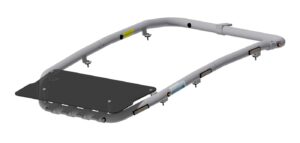

 TAKBÅGE PAKET 2 Art: 101620 Art: 101620-23 (Lackad) |
Båge för montage på tak. Blixtljus: 8 st Positionsljus vita: 2 st Positionsljus röda: 2 st Positionsljus orange: 4 st Klämfästen: 5 st |
19kg | EC/EW140-700 c, d, e
Ecr-145e |
||||
|
|||||||
TAKBÅGE PAKET 3 |
Båge för montage på tak. Blixtljus: 8 st Positionsljus vita: 2 st Positionsljus röda: 2 st Positionsljus orange: 4 st Klämfästen: 2 st LED-ramp 16x10W |
24kg | EC/EW140-700 c, d, e
Ecr-145e |
||||
|
|||||||

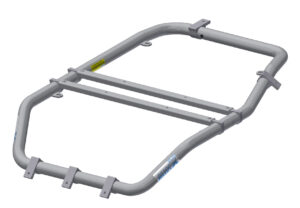

 TAKBÅGE PAKET 1 Art: 100890-21 Art: 100890-23 (Lackad) |
Båge för montage på tak. Klämfästen: 5 st Framdragen kablage för arbetsbelysning |
19kg | Ecr 58-88d | ||||
|
|||||||

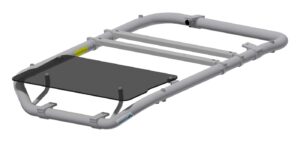

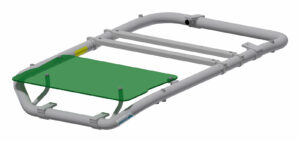

 TAKBÅGE PAKET 1 Art: 101700 Art: 101700-03 (Lackad) |
Båge för montage på tak. Klämfästen: 5 st Sats takrampsprofil Framdragen kablage för arbetsbelysning |
18kg | EW60e | ||||
|
|||||||

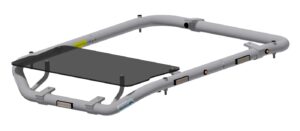

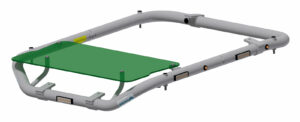

 TAKBÅGE PAKET 2 Art: 101830 Art: 101830-23 (Lackad) |
Båge för montage på tak. Blixtljus: 7 st Positionsljus röda: 2 st Positionsljus orange: 4 st Klämfästen: 4 st |
18kg | EW60e | ||||
|
|||||||

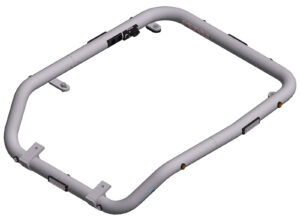

 TAKBÅGE PAKET 1 Art: 104045-23 (Lackad) |
Båge för montage på tak. Blixtljus: 4 st Positionsljus vita: 2 st Positionsljus röda: 2 st Positionsljus orange: 4 st Klämfästen: 4 st |
13kg | EC15D-27D ECR15D–27D EC15E-20E |
||||
|
|||||||

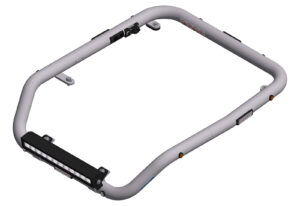

 TAKBÅGE PAKET 1 Art: 104045-33 (Lackad) |
Båge för montage på tak. Blixtljus: 4 st Positionsljus vita: 2 st Positionsljus röda: 2 st Positionsljus orange: 4 st Klämfästen: 4 st LED-ramp 12x10W |
13kg | EC15D-27D ECR15D–27D EC15E-20E |
||||
|
|||||||

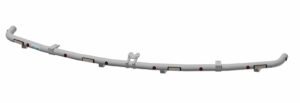

 MOTVIKTSBÅGE Art: 101110 Art: 101110-13 (Lackad) |
Båge för montering på motvikt. Blixtljus: 4 st Positionsljus röda: 6 st Positionsljus orange: 2 st Klämfästen: 2 st |
10kg | EW160-180 c, d, e | ||||
|
|||||||

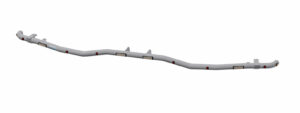

 MOTVIKTSBÅGE Art: 101600 Art: 101600-03 (Lackad) |
Båge för montering på motvikt. Blixtljus: 4 st Positionsljus röda: 6 st Positionsljus orange: 2 st Klämfästen: 2 st |
10kg | EC250e | ||||
|
|||||||

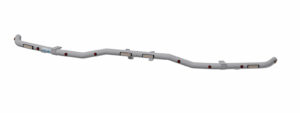

 MOTVIKTSBÅGE Art: 101610 Art: 101610-03 (Lackad) |
Båge för montering på motvikt. Blixtljus: 4 st Positionsljus röda: 6 st Positionsljus orange: 2 st Klämfästen: 2 st |
10kg | EC220e | ||||
|
|||||||

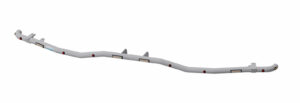

 MOTVIKTSBÅGE Art: 101650 Art: 101650-03 (Lackad) |
Båge för montering på motvikt. Blixtljus: 4 st Positionsljus röda: 6 st Positionsljus orange: 2 st Klämfästen: 2 st |
10kg | EC300e | ||||
|
|||||||

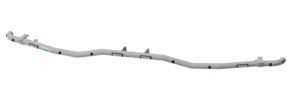

 MOTVIKTSBÅGE Art: 102300-11 Art: 102300-13 (Lackad) |
Båge för montering på motvikt. Blixtljus: 4 st Positionsljus röda: 6 st Positionsljus orange: 2 st Klämfästen: 2 st |
10kg | EC380e | ||||
|
|||||||

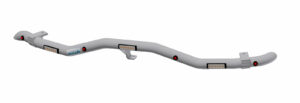

 MOTVIKTSBÅGE Art: 101710 Art: 101710-03 (Lackad) |
Båge för montering på motvikt. Blixtljus: 3 st Positionsljus röda: 4 st Klämfästen: 2 st |
10kg | ECR145e | ||||
|
|||||||

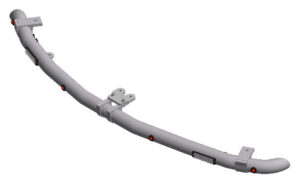

 MOTVIKTSBÅGE RAK Art: 102890-10 Art: 102890-13 (Lackad) |
Båge för montering på motvikt. Blixtljus: 2 st Positionsljus röda: 4 st Klämfästen: 2 st Kamerafäste |
13kg | ECR145e | ||||
|
|||||||

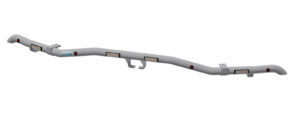

 MOTVIKTSBÅGE Art: 101690 Art: 101690-03 (Lackad) |
Båge för montering på motvikt. Blixtljus: 4 st Positionsljus röda: 4 st Klämfästen: 2 st |
10kg | ECR235e | ||||
|
|||||||

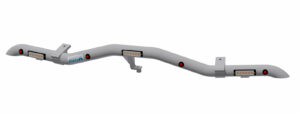

 MOTVIKTSBÅGE Art: 101670 Art: 101670-03 (Lackad) |
Båge för montering på motvikt. Blixtljus: 3 st Positionsljus röda: 4 st Klämfästen: 2 st Om Scanlaser Mast monteras behövs tillbehör: 101760 |
10kg | EWR150e | ||||
|
|||||||

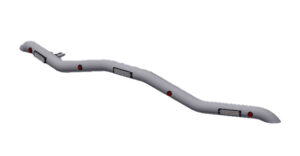

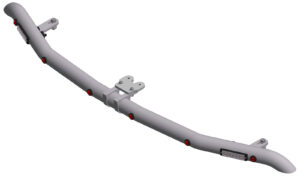

 MOTVIKTSBÅGE RAK Art: 104050-21 Art: 104050-23 (Lackad) |
Båge för montering på motvikt. Blixtljus: 2 st Positionsljus röda: 6 st Kamerafäste |
4kg | EWR150e | ||||
|
|||||||

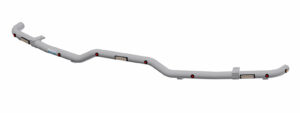

 MOTVIKTSBÅGE Art: 102120-10 Art: 102120-13 |
Båge för montering på motvikt. Blixtljus: 3 st Positionsljus röda: 6 st Positionsljus orange: 2 st Klämfästen: 2 st |
11kg | EC160-180e | ||||
|
|||||||
 MOTVIKTSBÅGE Art: 102410-11 Art: 102410-13 (Lackad) |
Båge för montering på motvikt. Blixtljus: 4 st Positionsljus röda: 6 st Klämfästen: 2 st |
15kg | EWR170e | ||||
|
|||||||
 MOTVIKTSBÅGE Art: 104050-21 Art: 104050-23 (Lackad) |
Båge för montering på motvikt. Blixtljus: 2 st Positionsljus röda: 6 st Kamerafäste |
4kg | EWR150e | ||||
|
|||||||

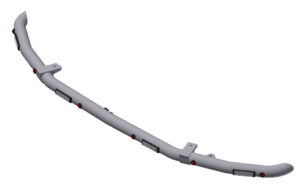

 MOTVIKTSBÅGE Art: 107070-21 Art: 10707t0-23 (Lackad) |
Båge för montering på motvikt. Blixtljus: 4 st Positionsljus röda: 6 st |
5,9kg | EWR130e | ||||
|
|||||||

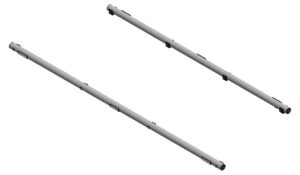

 SIDORÖR Art: 103060-23 (Lackad) |
Båge för montering på sidobalk. Blixtljus: 6 st Positionsljus vita: 2 st Positionsljus röda: 2 st Positionsljus orange: 8 st |
8,5kg | Ewr150E Ewr1700E |
||||
|
|||||||

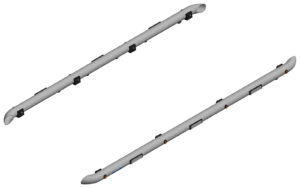

 SIDORÖR Art: 107080-23 (Lackad) |
Båge för montering på sidobalk. Blixtljus: 6 st Positionsljus vita: 8 st Positionsljus orange: 8 st |
6,9kg | Ewr130E |
| BENÄMNING | VIKT | MODELL | ||||
KLÄMFÄSTE 50mm |
Fäste för montage av arbetsbelysning på Ø60mm rör. | – | ||||
|
||||||
 KLÄMFÄSTE 20mm Art: 100597 |
Fäste för montage av arbetsbelysning på Ø60mm rör. | – | ||||
|
||||||
MONTAGESATS LEICA-MAST |
Fästen för att montera Leica-master tillsammans med motviktsbåge till EWR150e. Begränsare till huv ingår. |
9kg | EWR150e | |||
|
||||||
MONTAGESATS |
Fästen för att montera Leica-master tillsammans med motviktsbåge till EWR170e. | 8kg | EWR170e | |||
|
||||||
TAKRAMPSFÄSTE |
Fäste för montage av ljusramp på takbåge. |
2kg | ||||
|
||||||
 BLIXTLJUS Art: 48765 DISTANS BLIXTLJUS Art: 101541 |
Blixtljus med sex lysdioder för montage mot rör. Hus i aluminium och lins i polykarbonat. Klart glas. Flera enheter kan synkroniseras och blinka simultant eller växelvis. Godkänd enligt ECE R65. |
1,5kg | 140-160w | |||
|
||||||
 POSITIONSLJUS VIT Art: 487540 POSITIONSLJUS RÖD Art: 487550 POSITIONSLJUS ORANGE Art: 487560 |
Runda positionsljus med ljus i tre olika färger, röd, orange och vit. Samtliga positionsljus har klart lins glas. Huset är av ABS plast och lins av PMMA. Kan monteras på plana ytor och på rör 50-60mm med medföljande distans. Godkänd enligt ECE R65. |
– | ||||
|
||||||
 REGNSKYDD Art: 100626 |
Regnskydd till samtliga takbågar. | – | ||||
|
||||||
 LEDLJUSRAMP KOMPLETT (KORT) Art: 480000 |
Paket med Slimbar 10W,440 mm samt fäste Arbetsbelysning/strålkastare i LED. Aluminiumhus med polyester lack, lins i polykarbonat. Ljusbild, flod: Arbetsljus som sprider ljuset brett men kort. Teoretiska lumen: 10 800 lm Verkliga lumen: 6 400–6 800 lm |
– | ||||
|
||||||
 LEDLJUSRAMP KOMPLETT (KORT) Art: 487695P |
Slimbar 10W, 440 mm
Arbetsbelysning/strålkastare i LED. Aluminiumhus med polyester lack, |
– | ||||
|
||||||
 ARBETSLAMPA Art: 488006 |
WIP LIGHT W160-F60WL 93660
LED arbetsljus 60W, Dimbar (hel och halvljus) |
– |
| BENÄMNING | VIKT | MODELL | |||||
 TAKBÅGE PAKET 1 Art: 100880 Art: 100880-23 (Lackad) |
Båge för montage på tak. Klämfästen: 6 st Sats takrampsprofil Montagesats Framdragen kablage förarbetsbelysning |
19kg | L60-350 F, G, H | ||||
|
|||||||
 TAKBÅGE PAKET 2 Art: 101630 Art: 101630-23 (Lackad) |
Båge för montage på tak. Blixtljus: 8 st Positionsljus vita: 2 st Positionsljus röda: 4 st Positionsljus orange: 4 st Klämfästen: 6 st Montagesats |
19kg | L60-350 F, G, H | ||||
|
|||||||
 TAKBÅGE PAKET 3 Art: 101630-31 Art: 101630-33 (Lackad) |
Båge för montage på tak. Blixtljus: 8 st Positionsljus vita: 2 st Positionsljus röda: 4 st Positionsljus orange: 4 st Klämfästen: 2 st LED-ljusramp 16x10W Montagesats |
23kg | L60-350 F, G, H | ||||
|
|||||||
 TAKBÅGE PAKET 2 Art: 102340-21 Art: 102340-23 (Lackad) |
Båge för montage på tak. Blixtljus: 7 st Positionsljus vita: 2 st Positionsljus röda: 3 st Positionsljus orange: 4 st Klämfästen: 4 st |
18kg | L30-35G | ||||
|
|||||||
 TAKBÅGE PAKET 2 Art: 102340-31 Art: 102340-33 (Lackad) |
Båge för montage på tak. Blixtljus: 7 st Positionsljus vita: 2 st Positionsljus röda: 3 st Positionsljus orange: 4 st Klämfästen: 4 st LED-ljusramp 16x10W(Art: 487696) Reläsats |
21kg | L30-35G | ||||
|
|||||||
 BÅGE FÖR MOTORHUV Art: 101080 Art: 101080-03 (Lackad) |
Båge för montage på motorhuv. Blixtljus: 4 st Positionsljus röda: 2 st Positionsljus orange: 10 st |
11kg | L60-90 H. | ||||
|
|||||||
 BÅGE FÖR MOTORHUV MED BRANDSLÄCKARUTRUSTNING Art: 101130 Art: 101130-03 (Lackad) |
Båge för montage på motorhuv. Blixtljus: 4 st Positionsljus röda: 2 st Positionsljus orange: 6 st |
9kg | L60-90 H | ||||
|
|||||||
 BÅGE FÖR MOTORHUV Art: 101840 Art: 101840-03 (Lackad) |
Båge för montage på motorhuv. Blixtljus: 6 st Positionsljus röda: 2 st Positionsljus orange: 10 st |
11kg | L110-120 H | ||||
|
|||||||
 BÅGE FÖR MOTORHUV Art: 102400-11 Art: 102400-13 (Lackad) |
Båge för montage på motorhuv. Blixtljus: 2 st Positionsljus röda: 4 st |
5kg | L60-L90 H | ||||
|
|||||||
 BÅGE FÖR MOTORHUV Art: 102990-11 Art: 102990-13 (Lackad) |
Båge för montage på motorhuv. Blixtljus: 2 st Positionsljus röda: 4 st |
5kg | L30–L35G | ||||
|
Samtliga produkter levereras kompletta med fördragen kablage och eventuella infästningssplattor. Levereras som standard i anodiserat men kan fås lackat i alla RAL-färger
| BENÄMNING | VIKT | MODELL | ||||
|
KLÄMFÄSTE 50mm |
Fäste för montage av arbetsbelysning på Ø60mm rör. | – | ||||
|
||||||
KLÄMFÄSTE 20mm Art: 100597 |
Fäste för montage av arbetsbelysning på Ø60mm rör. | – | ||||
|
||||||
SATS TAKRAMPSPROFILER |
Fäste för montage av ljusramp på takbåge. |
2kg | 100880, 101630 | |||
|
||||||
BLIXTLJUS Art: 48765 DISTANS BLIXTLJUS Art: 101541 |
Blixtljus med sex lysdioder för montage mot rör. Hus i aluminium och lins i polykarbonat. Klart glas. Flera enheter kan synkroniseras och blinka simultant eller växelvis. Godkänd enligt ECE R65. |
1,5kg | 140-160w | |||
|
||||||
POSITIONSLJUS VIT Art: 487540 POSITIONSLJUS RÖD Art: 487550 POSITIONSLJUS ORANGE Art: 487560 |
Runda positionsljus med ljus i tre olika färger, röd, orange och vit. Samtliga positionsljus har klart lins glas. Huset är av ABS plast och lins av PMMA. Kan monteras på plana ytor och på rör 50-60mm med medföljande distans. Godkänd enligt ECE R65. |
– | ||||
|
||||||
 LEDLJUSRAMP KOMPLETT (KORT) Art: 487695P |
Paket med Slimbar 10W,440 mm samt fäste Arbetsbelysning/strålkastare i LED. Aluminiumhus med polyester lack, lins i polykarbonat. Ljusbild, flod: Arbetsljus som sprider ljuset brett men kort. Teoretiska lumen: 10 800 lm Verkliga lumen: 6 400–6 800 lm |
– | ||||
|
||||||
ENDAST LEDLJUSRAMP (LÅNG) |
Slimbar 10W, 616 mm Arbetsbelysning/strålkastare i LED. Aluminiumhus med polyester lack, lins i polykarbonat. Ljusbild, spot: Lång ljus men smalt. Teoretiska lumen: 14 500 lm Verkliga lumen: 7 400–8 000 lm |
1,5kg | 140-160w | |||
|
Samtliga produkter levereras kompletta med fördragen kablage och eventuella infästningssplattor. Levereras som standard i anodiserat men kan fås lackat i alla RAL-färger
